Y50EX电连接器
简介
英制电连接器,符合国军标GJB598A-96 (MIL-C-26482)标准,采用内卡口锁紧形式, 插座密封,有多种安装方式,插头有多种出线 形式。
技术特性
环境性能
工作温度:-55℃~+125℃
相对湿度:40℃时达95%
工作高度:海拔30000m
振动:频率10Hz~2000 Hz加速度196m/s2
冲击:加速度490m/s2
恒加速度:490m/s2
密封性:耐压0.2MPa
防盐雾,防潮湿,防霉菌性能等符合GJB598A-96标准的要求


电气性能
接触电阻及额定电流
接触件规格(mm) 接触电阻(mΩ) 额定电流(A)
φ0.8 ≤6 3
φ1.0 ≤5 5
φ1.6 ≤3 10
φ2.39 ≤1.5 20
φ3.6 ≤1 50

额定电压、耐电压及绝缘电阻
工作环境 额定电压V 耐电压V 绝缘电阻MΩ
常温常压 500 1500 ≥3000
湿热 500 550 ≥20
高温 500 ≥500
低气压条件4.39KPa 300 375

射频抗干扰衰减值
频率MHz 100 150 200 300 400 600 800 1000
衰减dB 65 60 60 55 55 50 45 45

外壳间电连续性:非屏蔽≥200mΩ,屏蔽≥5mΩ
机械性能
壳体:高强度铝合金材料,不锈钢
非屏蔽镀层:阳极氧化作色
屏蔽镀层:镀锌彩虹色钝化或军绿色钝化、化学镀镍、喷沙镀镍
绝缘体:耐热热塑性材料
接触件:铜合金材料 表面镀金
机械寿命:500次
标记、代号及意义


符号 X Q P N H A
代表意义 焊接胶封 压接屏蔽胶封 焊接屏蔽胶封 压接胶封 玻璃烧结密封 印制板焊接胶封

绝缘板安装位置




表1

壳体号

6

8

10

12

14

16

18

20

22

24

接触件数

2

3

4

7

3

3A

33

6

10

5

12

15

18

19

8

26

32

39

41

55

61

N

W

60

90

60

40

43

17

15

30

54

60

85

63

45

30

96

X

210

155

92

90

110

90

165

152

138

144

126

142

180

Y

27

184

155

180

315

180

275

222

252

225

226

270

Z

295

273

234

270

331

338

265

333

314

324


插座外形及安装尺寸
插座外形尺寸(螺母并紧式)

壳体号

G

d

B

D

S

A

L

d1

H

N(min)

N(max)

06

1.57

3.17

10.60

2.5

20

17

17

20

12.5

11.4

08

12.04

3.0

27.25

19.3

23.8

21

14.6

13.28

10

15.00

30.5

22.4

26.95

21

17.75

16.95

12

19.00

34.5

27

32

22

22.5

20.9

14

22.20

39

30.33

35

21.5

25.7

24

16

25.41

41.25

33.3

38.24

21

28.85

27.35

18

28.60

44.6

36.7

41.5

21

32.05

30

20

6.35

31.71

3.6

49

39.8

46

26.5

35.02

33.5

22

35.00

52.24

43.13

49.24

28.4

36.94

24

38.20

55.8

46

52.5

41.55

40.5


插座外形尺寸(方法兰式)


穿墙座外形尺寸


圆形带电缆罩式插座外形及安装尺寸


方形带电缆罩式插座外形及安装尺寸

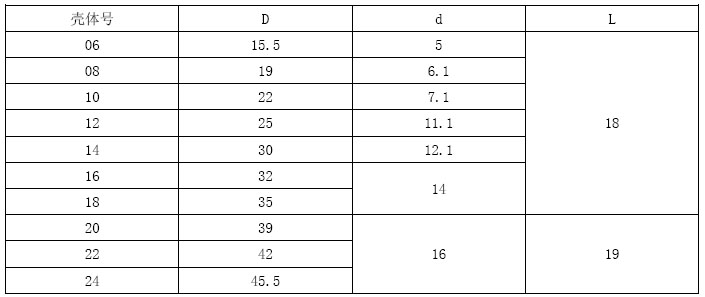

插头外形尺寸接地压紧式电缆尾部附件


夹线板式尾部附件


防波抗拉式尾部附件


弯头护线式尾部附件


弹簧护线式尾部附件


Y50EX系列接点排列(装针绝缘体插合面视图)
号 数 8 12 16 20 22
插针直径 3.6 2.4 1.6 1 0.9

型号对照表

序号

分类特征

标志代号

分类内容

1

主称代号

YL

Y

圆形电连接器

2

插头、插座类型

10/20

ZJ(K)10

方形法兰安装插座

14/24

ZJ(K)14

螺母安装插座

16/26

TJ(K)

插头

18/28

普通插头

19/29

ZS10

穿墙法兰安装插座

3

壳体表面处理方式

R

X

黑色阳极化

W

X

军绿色阳极化

N

P

化学镀暗镍

Nb

P

化学镀光亮镍

B

P

电镀镉

H

P

电镀黑镉

S

不锈钢钝化

Y

灰色阳极化

4

接触件类型

J

J

插针

K

K

插孔

5

尾部附件代号

01/21
02/22/32

03/23

04/24
05/25

6
2
4
5
1
3

直式电缆密封式
直式夹线板式
橡胶尾罩密封式
弯式电缆密封式
弯式电缆夹线板式
接地压紧式
简封式

6

绝缘板安装位置

W、X、Y、Z

W、X、Y、Z

主键与辅键相对位置

更多详情请咨询:http://www.hkct888.com
