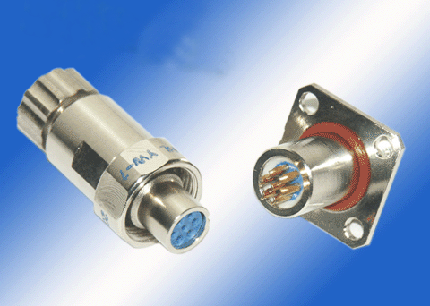

产品名称： YW1系列小圆形快速分离电连接器
产品编号： 14
产品介绍：
|
|
1、用途
YW1系列小圆型快速分离电连接器应用于各种电子仪器，电气设备之间的电路连接。
2、结构特点
本系列产品采用卡口锁紧。快速插合与分离，使用、装拆电缆方便，接触可靠。
3、连接与分离
连接时，先将插头上的键槽与插座上的槽对准后，将插头插入插座，顺时针旋转卡帽，直至感觉有卡钉落入螺旋槽槽孔的震动感或发出“咔嚓”声为止，并检查卡帽是否在到位指示处或卡钉是否进入槽孔。分离时，稍向前推卡帽，并逆时针旋转卡帽，然后顺势向后拉开即可分离。
4、使用环境条件
环境温度：-55～+125℃
相对湿度：40±2℃时相对湿度90～95%
工作气压：101.33KPa～4.39KPa
正弦振动：10～2000Hz
加速度：980m/s2
冲 击：加速度980m/s2
5、主要技术指标
(1)工作电流及接触电阻
|
插针直径
(mm) |
与接触对尾部配对连接的导线芯线最大直径 |
工作电流
(A) |
接触电阻
(MΩ) |
|
φ0.8 |
φ1 |
2 |
≤12.5 |
|
φ1.5 |
φ2 |
10 |
≤2.5 |
|
φ6 |
φ6 |
100 |
≤0.3 |
(2) 绝缘电阻
|
规格型号 |
标准大气条件下 |
高温条件 |
|
YW1-1 |
5000MΩ |
500MΩ |
|
YW1-3 |
|
YW1-7 |
1000MΩ |
200MΩ |
(3)介质耐电压（50Hz交流有效值）
|
规格型号 |
标准大气条件下 |
低气压条件下 |
|
YW1-1 |
AC 2300V |
200V |
|
YW1-3 |
AC 1500V |
|
YW1-7 |
800V |
150V |
密封性:不小于2940KPa
机械寿命: 500次
 7、系列型谱
|
接触件直径(mm) |
φ0.8 |
φ6 |
φ1.5 |
|
表示符号 |
● |
○ |
|
型谱图(从插针绝缘体对接端面看)
说明：每一图形下面的文字表示：接触件数量—接触件直径。
例3-φ2.5表示该型谱为3个接触件，直径为φ2.5的接点排列。
|
规 格 型 号 |
型 谱 图 |
|
YW1-1 |
 |
|
YW1-3 |
 |
|
YW1-7 |
7-Φ0.8 |
8、安装和使用
8.1法兰盘的安装  8.1.1法兰盘安装方式如图所示，插座的外形及安装尺寸如下表
|
规格型号 |
A |
B |
D |
E |
F(min) |
L |
G |
|
YW1-1 |
18±0.15 |
24 |
14.5 |
Φ3.6 |
Φ16.2 0 –0.1 |
29 |
Φ16 0 –0.1 |
|
YW1-3 |
17.5±0.1 |
22 |
14.7 |
Φ2.2 |
Φ17.2 0 –0.1 |
28 |
Φ17 0 –0.1 |
|
YW1-7 |
14±0.1 |
18 |
10 |
Φ2.2 |
Φ12.2 0 –0.1 |
21.5 |
Φ12 0 –0.1 |
8.2.1外形及安装尺寸：插头及其尾部附件的外形如图所示，安装尺寸见下表
|
规格型号 |
A |
L |
C |
|
YW1-1 |
Φ23 |
52 |
Φ8+0.1 0 |
|
YW1-1 |
Φ24.5 0 +0.1 |
14.75 |
Φ6+0.1 0 |
|
YW1-7 |
Φ19 |
38.25 |
Φ6+0.1 0 |
8.2.2安装方法及步骤
将尾部附件从插头上拧开并将尾螺帽拧开（如图所示）以便电缆线穿入—电缆线从尾部附件的孔中穿入—剥线—焊线—与插头尾部连接—将护线套或夹线板拧紧。其主要过程与步骤用下列3个图来表示。
| | | | | | |
