 产品名称： Y16系列圆形电连接器 产品编号： 04 产品介绍： Y16系列圆形电连接器广泛应用于各种电气设备之间的电路连接。
中心螺杆连接，使用方便，锁紧可靠，规格齐全，具有防雨、防尘、防盐雾等功能，并有防误插机构
使用环境条件
工作温度 -55～+125℃ 相对湿度 40± 2℃时相对湿度92～98%
工作气压 101.33KPa～6.67Pa
正弦振动 10～2000Hz 加速度196 m/s2
冲 击 加速度980 m/s2
碰 撞 加速度392 m/s2
防 雨 降雨量5mm/min
主要技术特性 接触件特性
绝缘电阻
耐电压
密封性（仅密封式插座） 普通插座 不大于98.07kPa
玻璃封接插座 不大于1×10-5Pal/s
机械寿命 1000次
Y16外形及安装尺寸 插头
螺母固定式插座

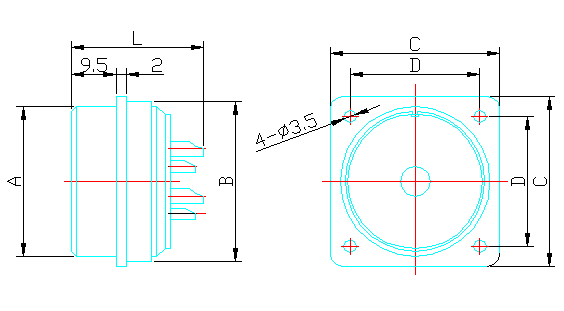

方形法兰盘式插座
Y16-2416方形法兰盘穿墙式插座  Y16接触件孔位排列  执行标准 Q/321283LSB09-2006《Y16系列螺纹式圆形电连接器详细规范》 型号标志 Y 16 P - 24 30 Z J 10
① 圆形电连接器 ② 设计序号
③ 类别号：P-薄壳体插头，H-厚壳体插头，E-玻璃封接插座
④ 壳体号：18，24
⑤ 芯数：04,05,12,14,16,16Ⅰ,30,38,48
⑥ 电连接器类别：T-插头，Z-插座
⑦ 接触件类型：J-插针，K-插孔，S-插针孔
⑧ 安装形式：10-方形法兰盘式,13-方形法兰盘穿墙式,14-螺母并紧式
订货指南 合同或订单中应注明下列内容： 1. 产品详细规范的名称、标准号及发布日期； 2. 完整的产品名称、型号（包括类别、接触件形式等）； 3. 数量。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
